Das Netzteil ist immer schuld.

Durch einen glücklichen Zufall gelangte ich an einen Samsung-Fernseher. Natürlich nur, weil er kaputt war. Es knallte, und danach ging er nicht mehr an.

Ohne groß messen zu müssen, war klar: Das Schaltnetzteil liefert keinen Strom. Da Netzteil besteht aus einer aktiven Leistungsfaktorkorrektur (PFC) und einem resonanten Wandler danach, um die Niederspannung für die Elektronik und Hintergrundbeleuchtung zu erzeugen.

Der resonante Wandler ist mit einer Sicherung abgesichert. Diese war kaputt und ein Test mit einer Glühlampe zeigte, dass das kein Zufall war, sondern etwas mit dem Wandler nicht stimmte. Nachmessen im resonanten Wandler zeigte, dass einer der MOSFETs durchgeschossen war. Er leitete immer. Der andere MOSFET ging noch. So etwas passiert, also habe ich ihn testweise durch ein ähnliches Modell aus der Bastelkiste ersetzt. Doch der Wandler zeigte immer noch einen Kurzschluss. Hmpf.

Ein wenig weiter rumgemessen, und es zeigte sich, dass der Kondensator, der mit der primären Wicklung des Wandlers einen Schwingkreis bildet, ebenso wie der eine MOSFET kurzgeschlossen war. Nanu. Vermutlich war der vom Hersteller ausgewählte, preiswerte Keramikkondensator (22 nF, stolze 800 V) doch nicht die beste Wahl dafür. Also noch einen Folienkondensator als Ersatz bestellt. Den MOSFET habe ich durch Zufall bei einem kleinen Elektronikhändler als Restposten gefunden. Der genaue Typ ist sicherlich nicht kritisch, doch aus Faulheit habe ich die beiden MOSFETs durch neue vom gleichen Typ ersetzt. Sicher ist sicher, und Dennis manchmal faul. Denn er hat keine Lust, dasselbe Gerät mehrmals zu reparieren, wenn das vermeidbar ist. ;-) Eine neue Sicherung hinein, und schon lief der Fernseher wieder. Juche. Reparaturkosten: 5,80 € plus Versand. :-)

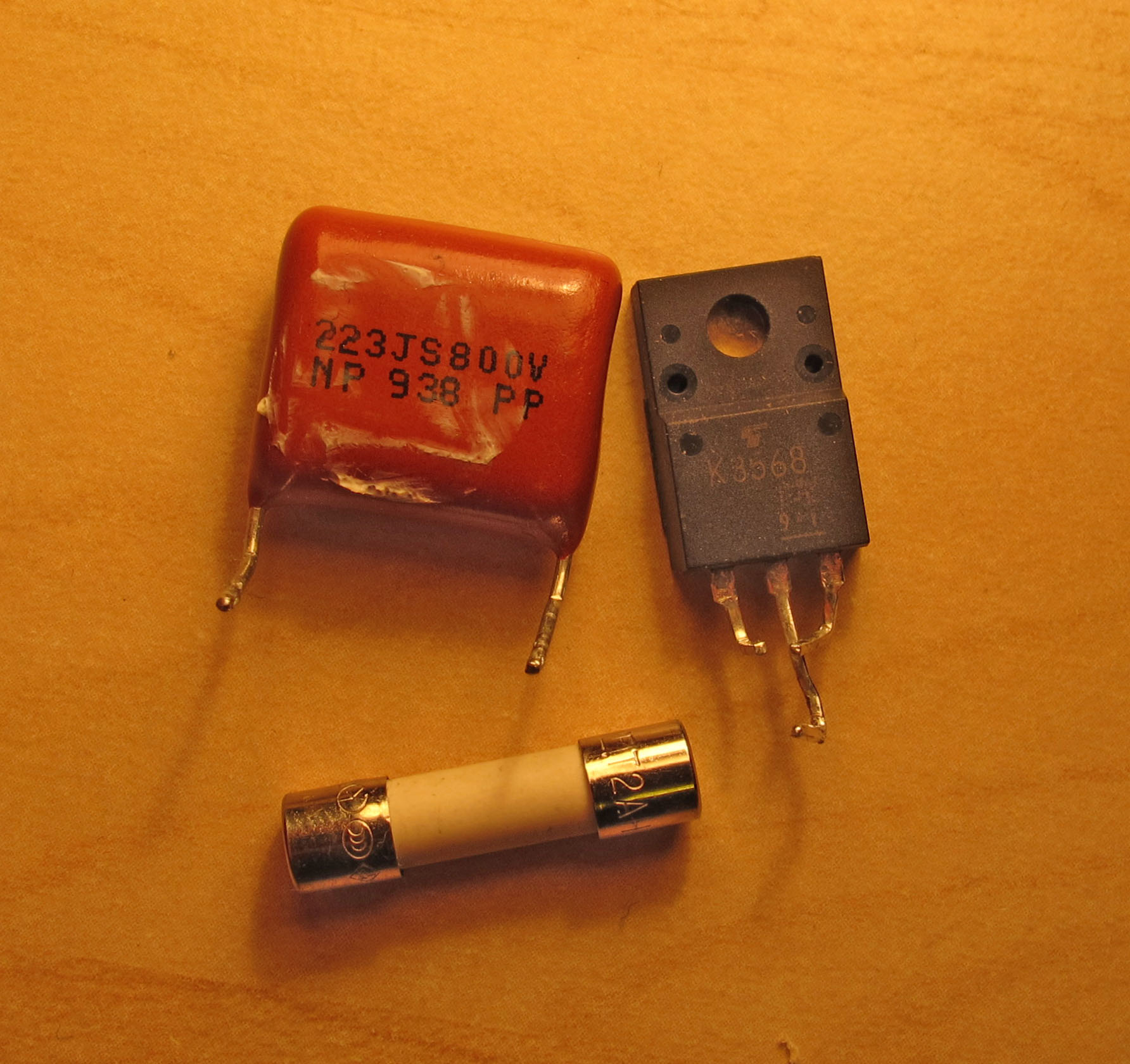

Schuldiger Kondensator, mitgenommener MOSFET und Sicherung

Schuldiger Kondensator, mitgenommener MOSFET und Sicherung

Ausschnitt des Wandlers

Ausschnitt des Wandlers
