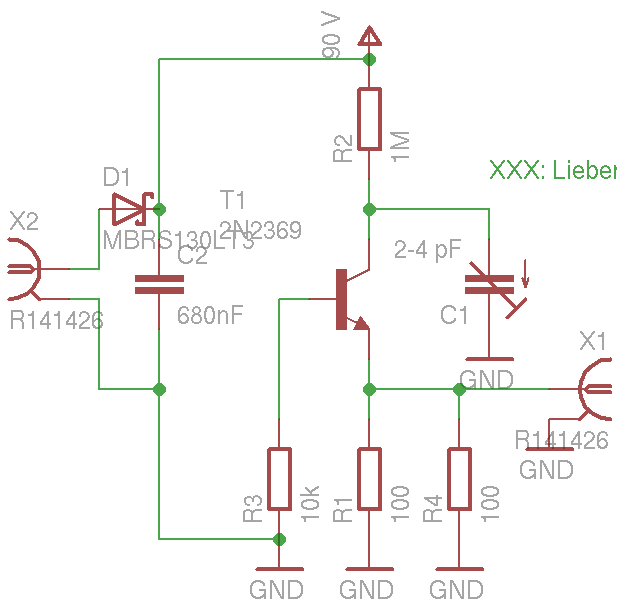

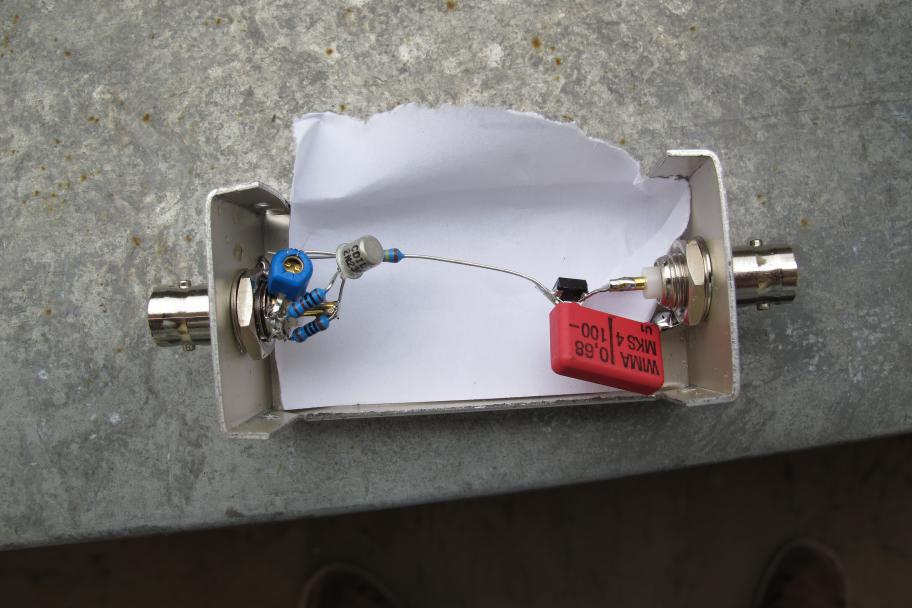

Der Generator basiert auf einer Anwendungsbeschreibung von Linear Technology, verfasst vom berühmten und leider dahingeschiedenen Jim Williams: AN 72, Seite 40.

Er nutzt den definierten zweiten Durchbruch eines Transistors, um die 75 Volt eines Kondensators über einen 50-Ohm-Widerstand zu entladen.

Alle Details entnehme man dem Dokument, dort erfährt der geneigte Leser mehr über die Widrigkeiten analoger Schaltungsentwicklung als er vielleicht möchte.

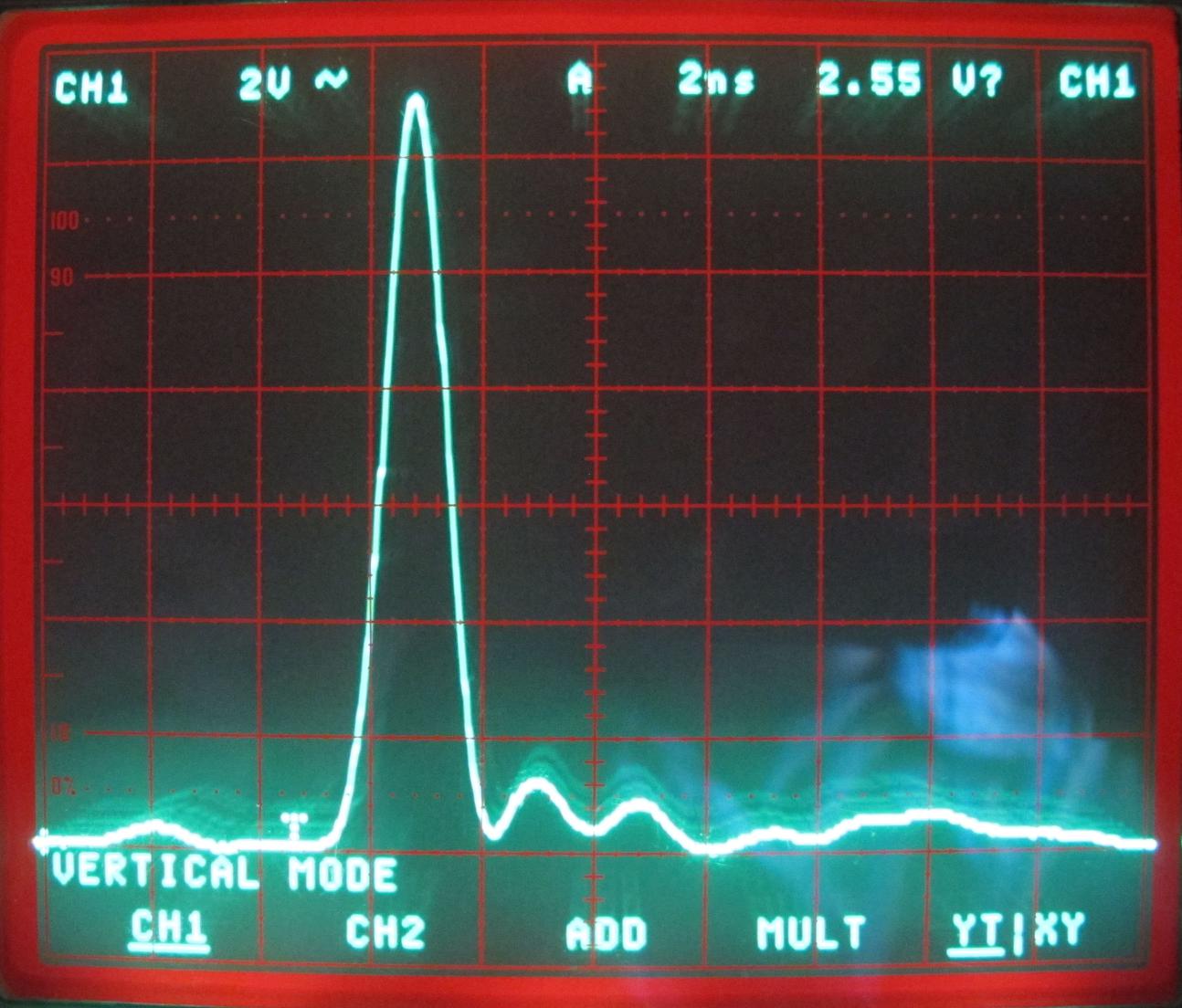

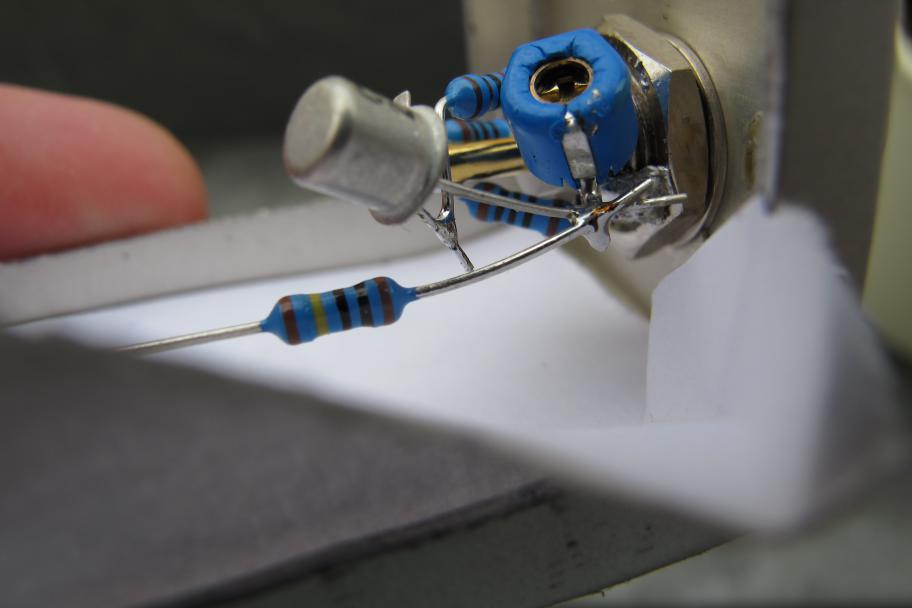

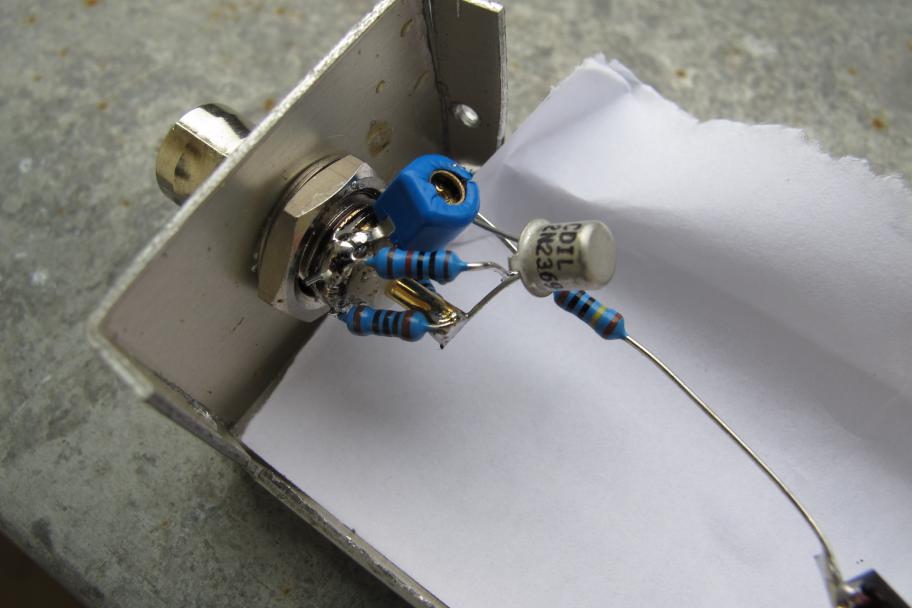

Mein Exemplar erzeugt komischerweise vor dem Hauptimpuls einen kleinen Vorimpuls. Vielleicht muss ich ein anderes Exemplar für den 2N2369 nehmen oder die Schaltung noch enger aufbauen.
