Ich wollte schon länger mal eine Strombegrenzung haben, um gefahrärmer an Netzteilen arbeiten zu können.
Ohne Strombegrenzung explodiert meist irgendein Bauteil, bis die Sicherung kommt.
Da das gerne ins Auge geht, wenn man genau mit dem Kopf drüber ist und kein Gehäuse die Splitter auffängt, braucht man also ein Gerät, das schneller reagiert als die Sicherung im Sicherungskasten.
Schmelzsicherungen sind zwar gut, aber davon verschleißt man doch ziemlich viele beim Testen.

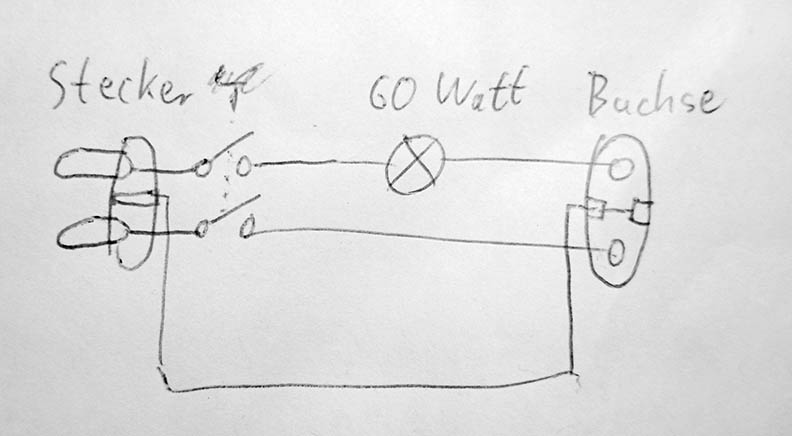

Schaltung
Schaltung
Glücklicherweise ist die gute alte Glühbirne genau, was man braucht:
Ein Kaltleiter, dessen Widerstand sich mit steigendem Stromfluss (und nach einer gewissen Verzögerungszeit) erhöht.
Dadurch schützt die Glühlampe im Kurzschlussfall das in Reihe angeschlossene Gerät sehr gut, indem sie leuchtet. :-)
Diese genial einfache Konstruktion ist seit vielen, vielen Jahren wohlbekannt.
Zur Reparatur des Netzteils meines geschenkten Dell-Monitors brauchte ich aber nun tatsächlich diese Schaltung, denn ohne Schaltung war mir die Gefahr zu groß, dass meine Ersatzbauteile durch irgendeinen blöden Fehler wieder kaputtgehen.
Innereien

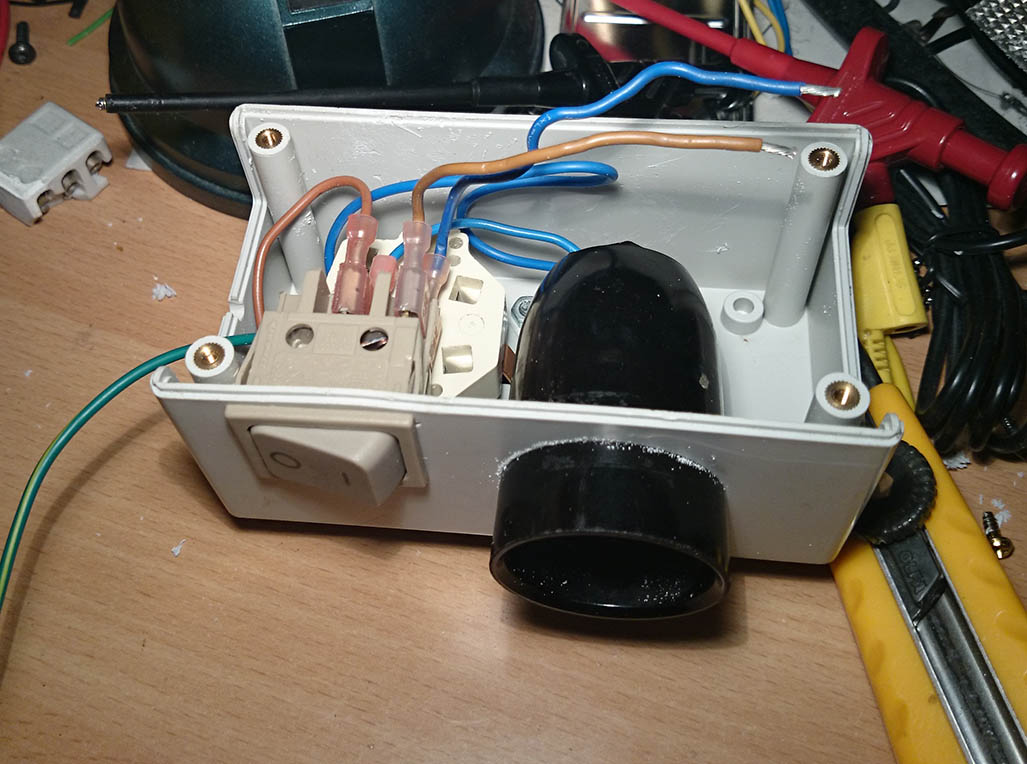

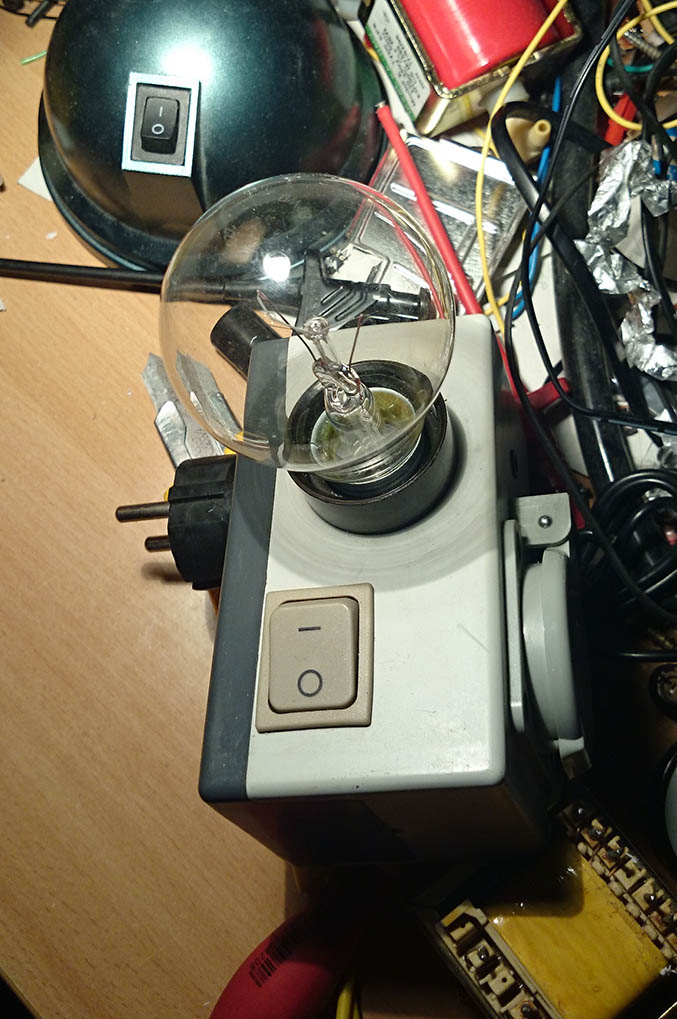

Innenansicht beim Bauen
Vor Jahren habe ich bei eBay mal einen Haufen solcher Gehäuse mit Stecker und Buchse geschossen, sodass ich nur ein Loch für die Lampenfassung (original Bakelit, fuck yeah) und den Schaltung bohren und feilen musste.
Die Verkabelung selbst war ja trivial, nur der Schutzleiter sollte schön fest sitzen.
Der Schalter trennt die Last zweipolig, sodass man im ausgeschalteten Zustand also gefahrlos an der Schaltung arbeiten darf.
Test

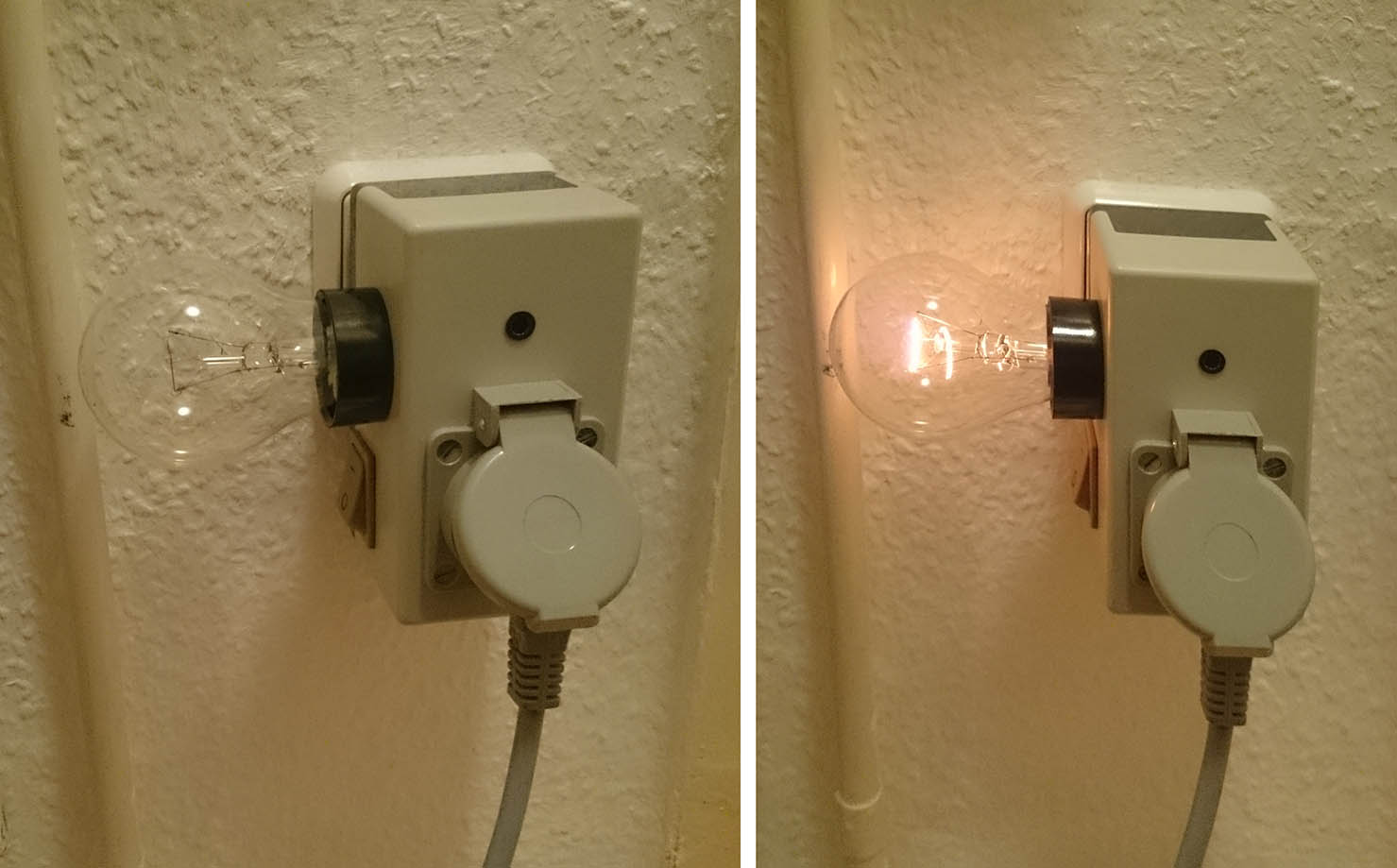

links: OK, rechts: oh, oh
Mal ein kleiner Test.
Links fließt so gut wie kein Strom, was bei einem unbelasteten Netzteil so sein soll.
Rechts fließt, nun ja, zu viel Strom dafür, dass nichts passiert.
Aber keine Angst, ich habe das nur mit einem dicken Trafo simuliert.
A propos, ein Trenntrafo ist die ideale Ergänzung für dieses kleine Gerät.
Denn direkt am Netz würde ich nicht arbeiten, da fließen bei einer falschen Berührung trotz Glühlampe gerne mal unschön große Ströme, weil die Glühlampe im anderen Zweig als dem aktuell berührten hängt…
Das muss nicht sein, auch wenn mir mein Trenntrafo mit seinen 17,5 kg irgendwann noch einmal einen Bandscheibenvorfall bescheren wird.
