Zoom UAC-2 Audio Converter

Nette, kleine USB-Audio-Schnittstelle. Lustigerweise ist das wohl das gleiche wie die Thunderbolt-Version: intern PCIe, an einem USB-Adapter. Unter Windows läuft ein Treiber, der die Gegenseite der USB-PCI3-Brücke darstellt und einen virtuellen PCIe-Bus zur Verfügung stellt.

Schnittstellen:

  • USB 3
  • Analog-Audio
  • MIDI

Chips, u.a.:

  • Freescale IMX6S5DVM10AB / IMX6S5DVM / IMX6S5 / IMX6: ARM Mikrocontroller
  • Broadcom/Avago USB 3380: PCIe-USB-3-Konverter (Super Speed USB)
  • Texas Instruments PCM4202: 24-bit, 216 kHz ADC
  • Asahi-Kasei AK4396: 24-bit, 216 kHz DAC

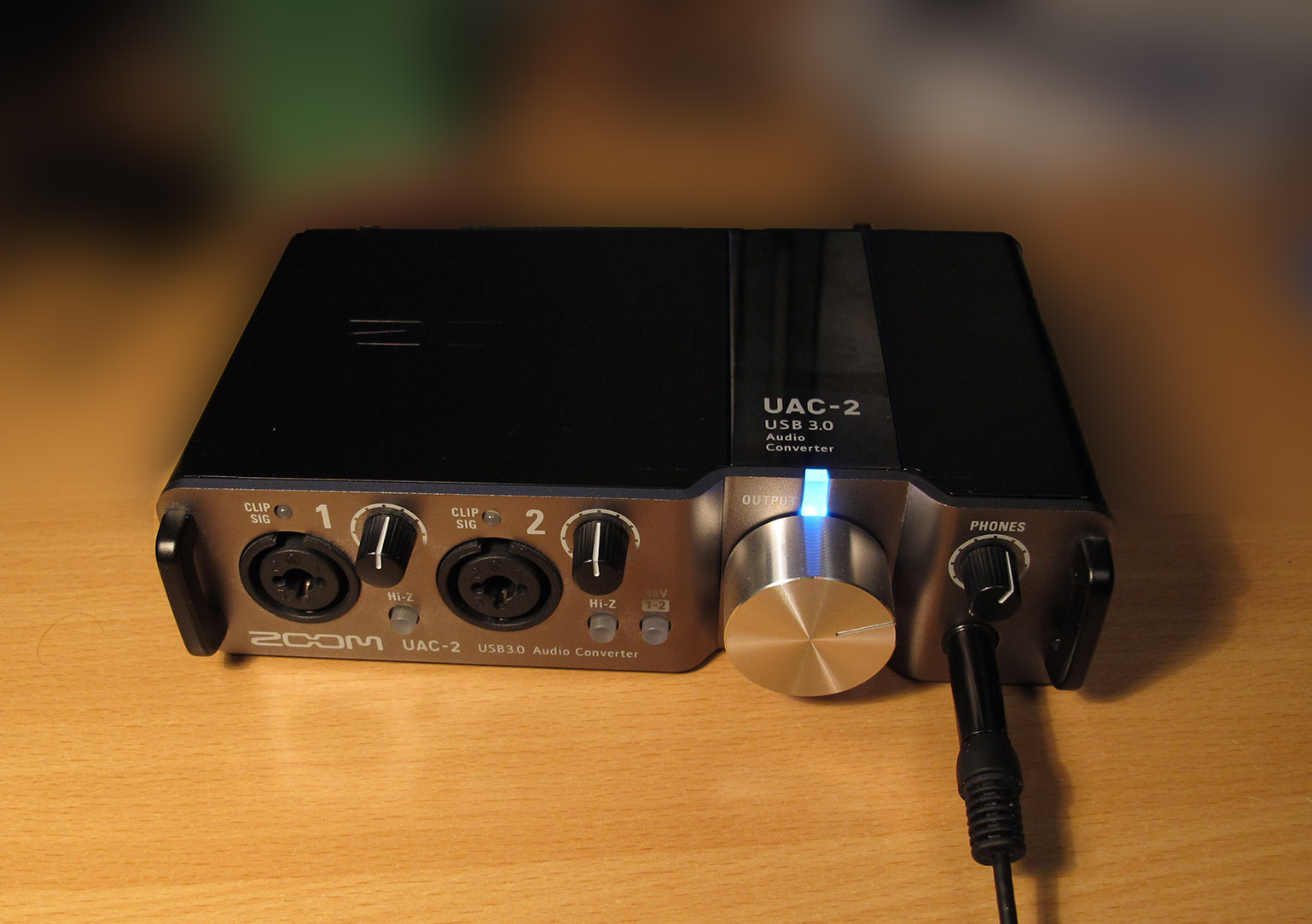

Audio-Interface

Audio-Interface

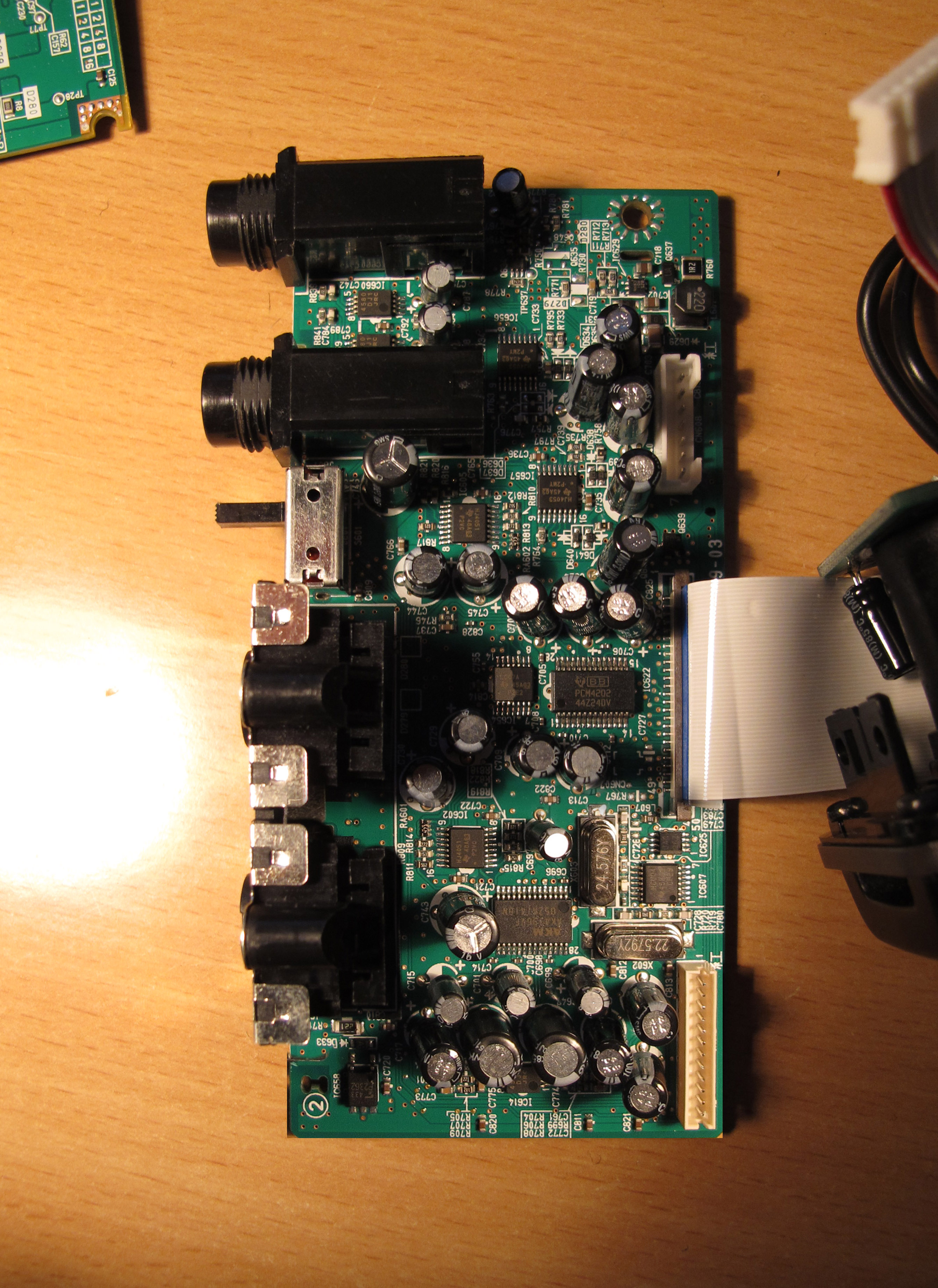

Audio-IO-Platine

Audio-IO-Platine

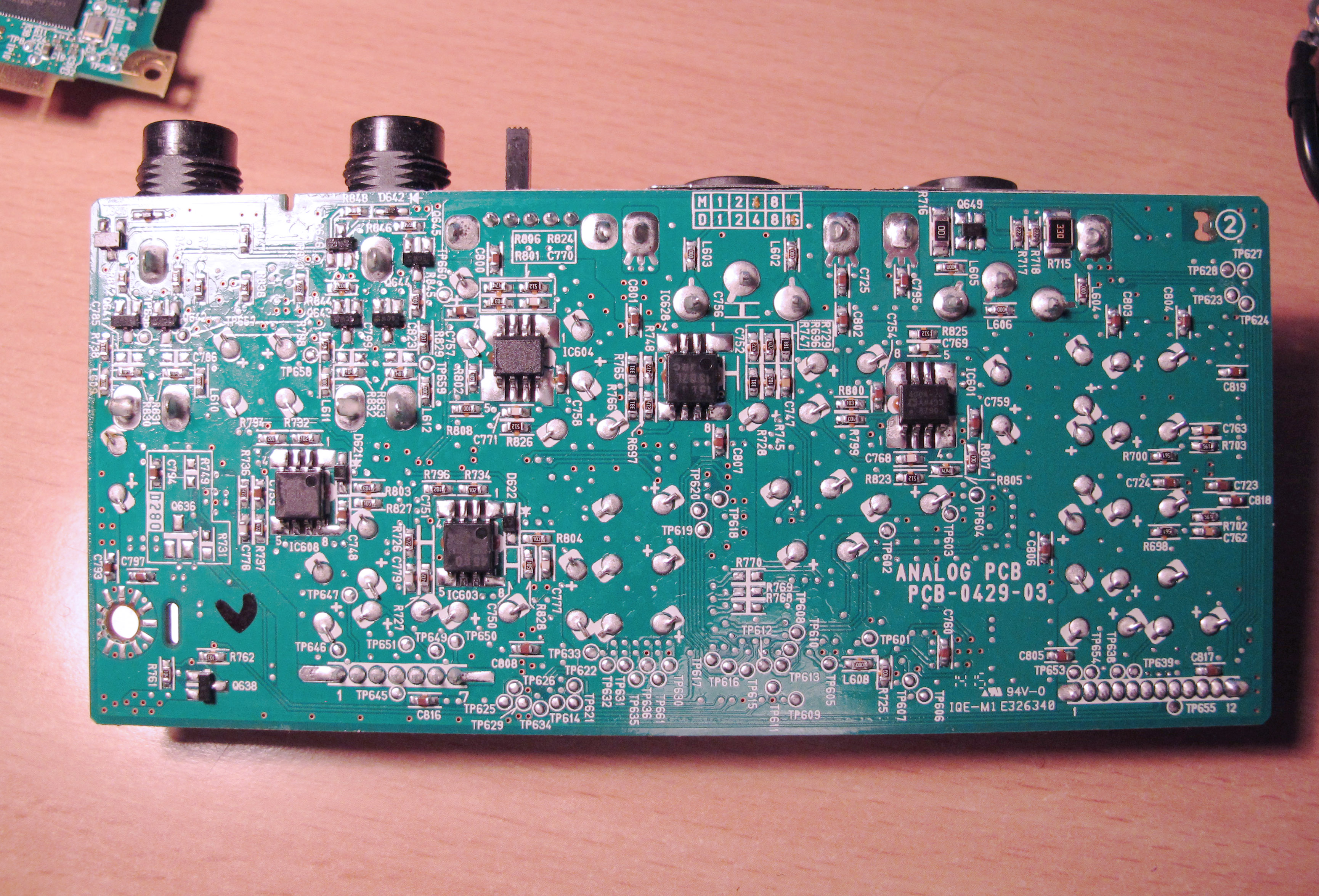

Rückseite Audio-IO-Platine

Rückseite Audio-IO-Platine

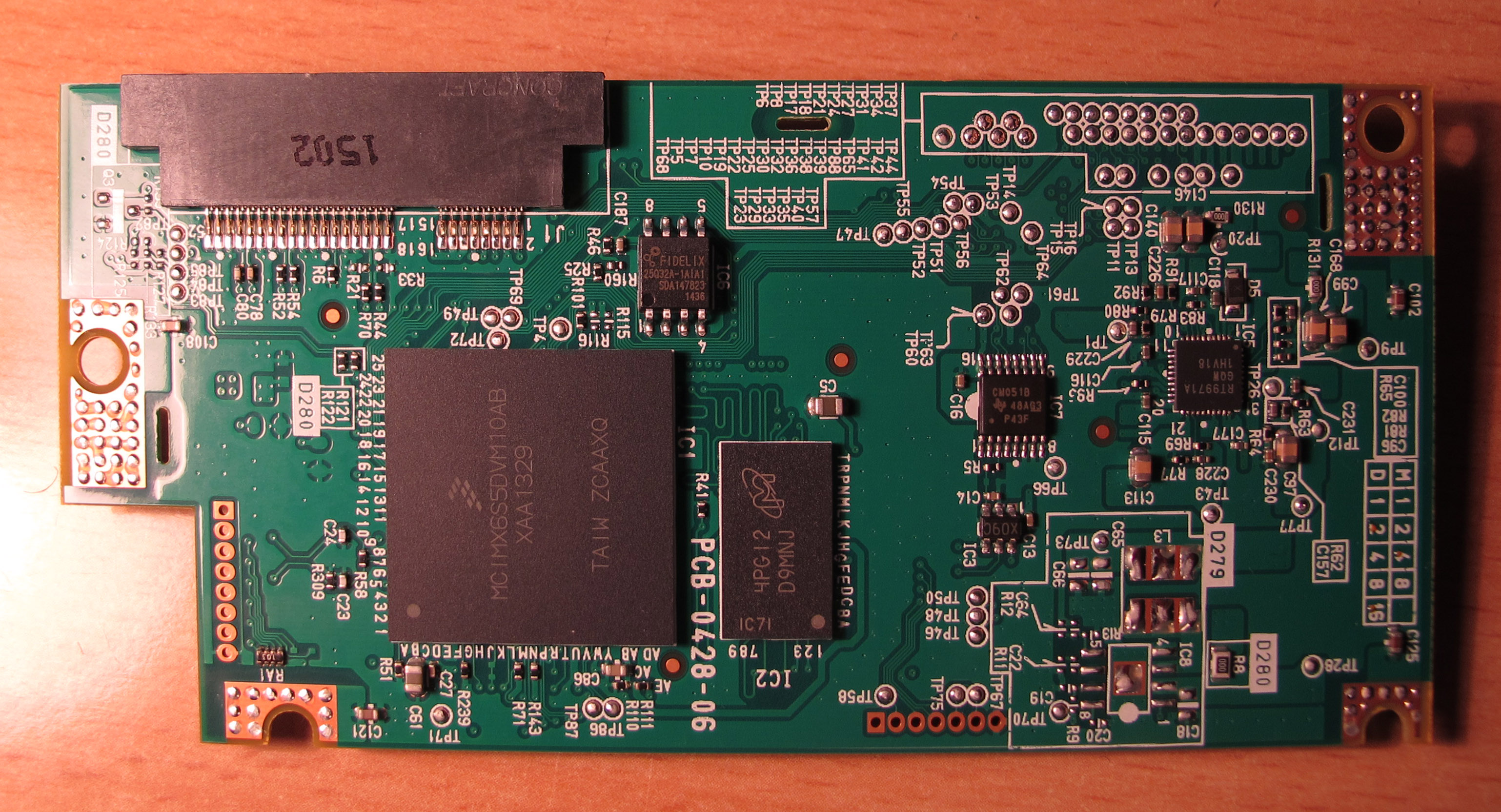

Controller

Controller

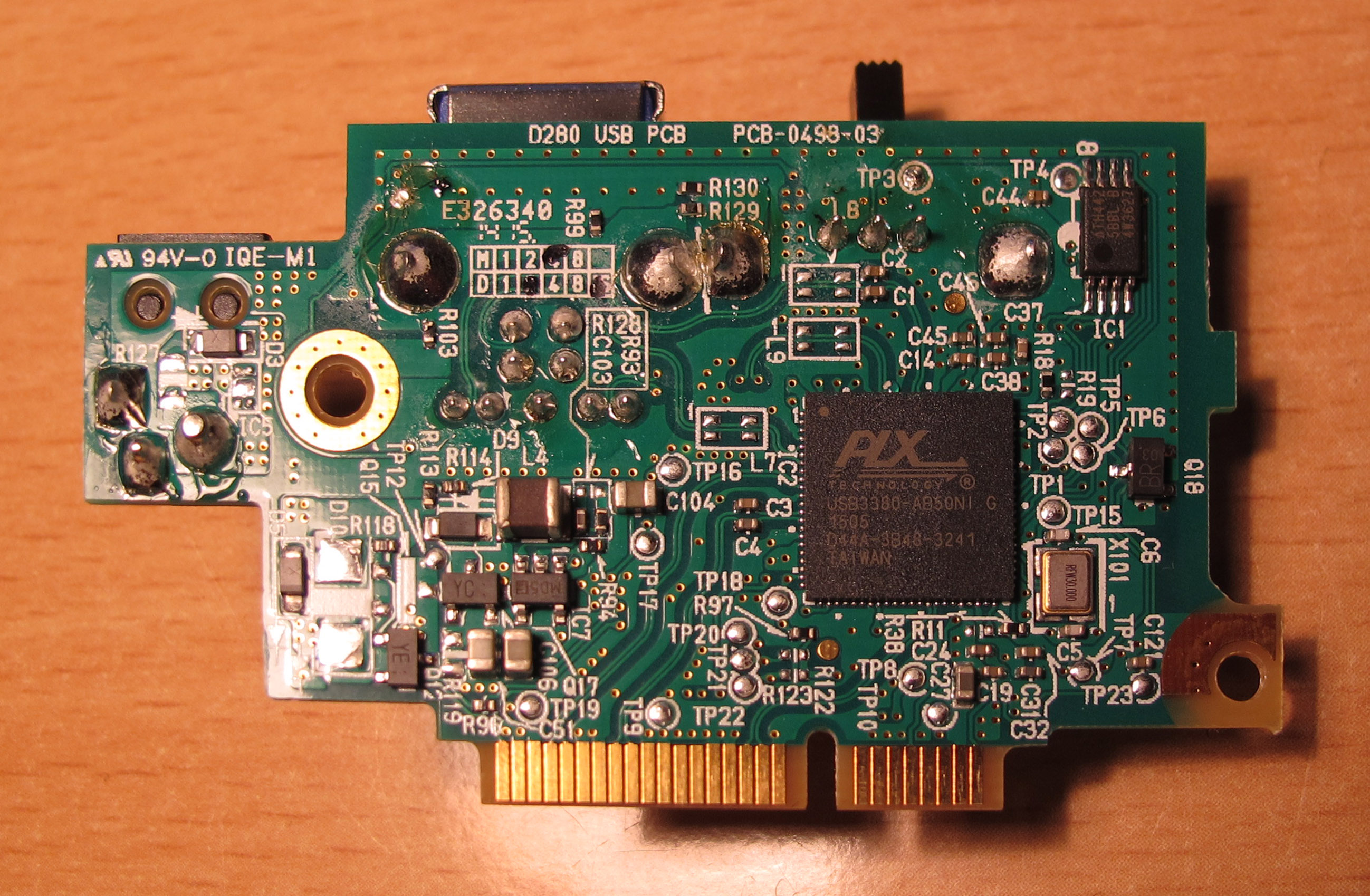

PCIe-USB-3-Brücke

PCIe-USB-3-Brücke

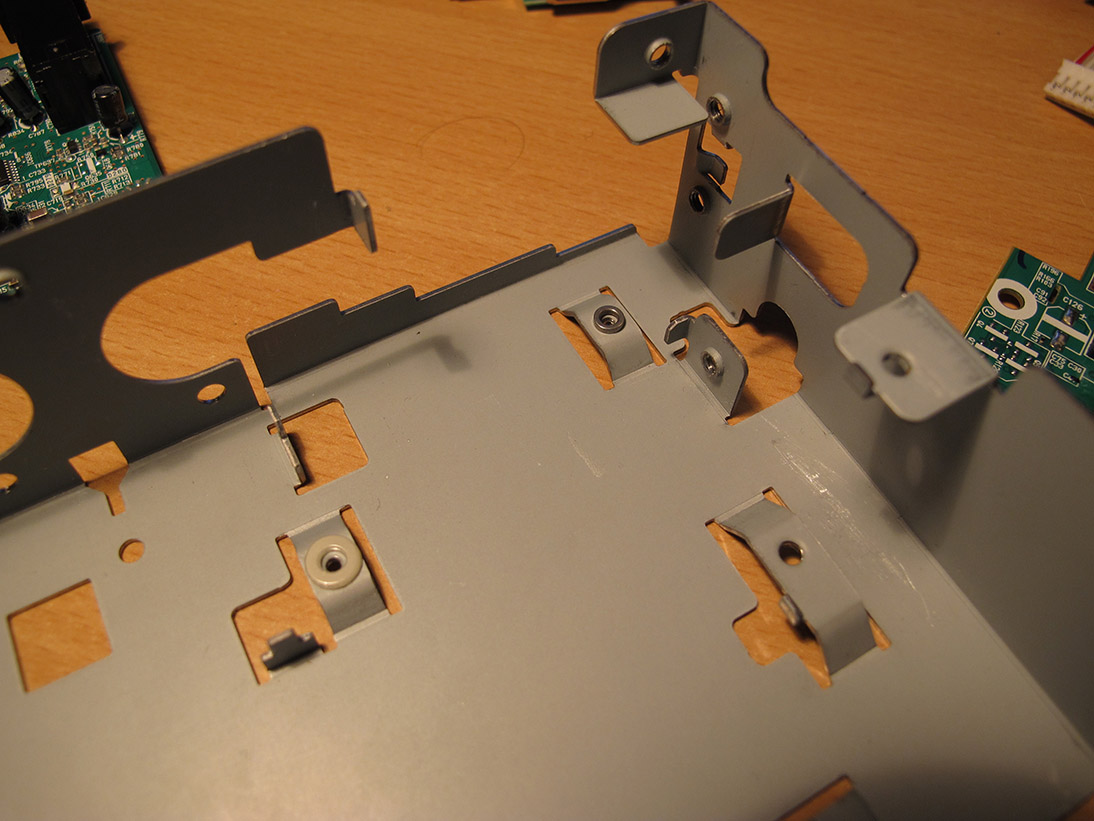

Solider Metallrahmen

Solider Metallrahmen
