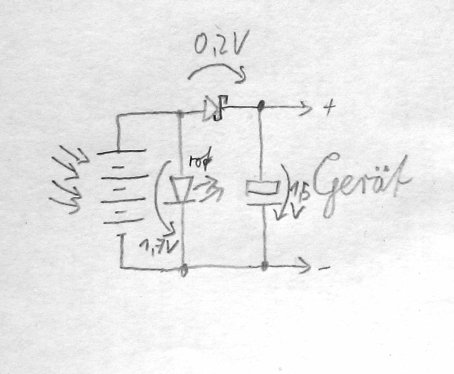

Schaltbild
Gegeben ist ein Thermometer, das eine 1,5-V-Zelle benötigt. Sein Stromverbrauch wurde zu 7 µA bestimmt. Sogar die unerhört billige Solarzelle aus einer alten Solargartenlampe ist dafür überdimensioniert.
Bei einer Eingangsspannung über 1,7 V wird das LCD sehr unleserlich, weswegen die Spannung auf 1,5 V begrenzt werden soll. All dies erledigt die gezeigte Schaltung: Eine rote Leuchtdiode parallel zur Solarzelle begrenzt ihre Spannung auf 1,7 V – die gemessene Flussspannung der Diode. Im Leerlauf schafft die Solarzelle sogar 2 V. An der Schottkydiode danach fallen ca. 0,2 V ab, sodass der Goldcap (1 F, 5,5 V – was so in der Bastelkiste schlummert) auf bis zu 1,5 V geladen wird. Damit ist das Ziel erreicht: 1,5 V mit einer Solarzelle und wenigen Extrabauteilen.
