Platinen

Im Oktober gab es eine Lieferung Platinen für diverse Projekte. Der RS232-Ethernet-Adapter, der GPIB-USB-Adapter und eine LCD-Platine sind fertig gebaut. Mal ein paar Bilder vom Zusammenlöten. Leider war ich bei den LCD-Controllern etwas unaufmerksam, weswegen dort ein Poti zur Kontrasteinstellung nachgerüstet wurde und auf der Unterseite sind noch mehr Widerstandsbasteleien sind. :-/

Dafür haben der RS232-Ethernet-Adapter und der GPIB-USB-Adapter auf Anhieb funktioniert!

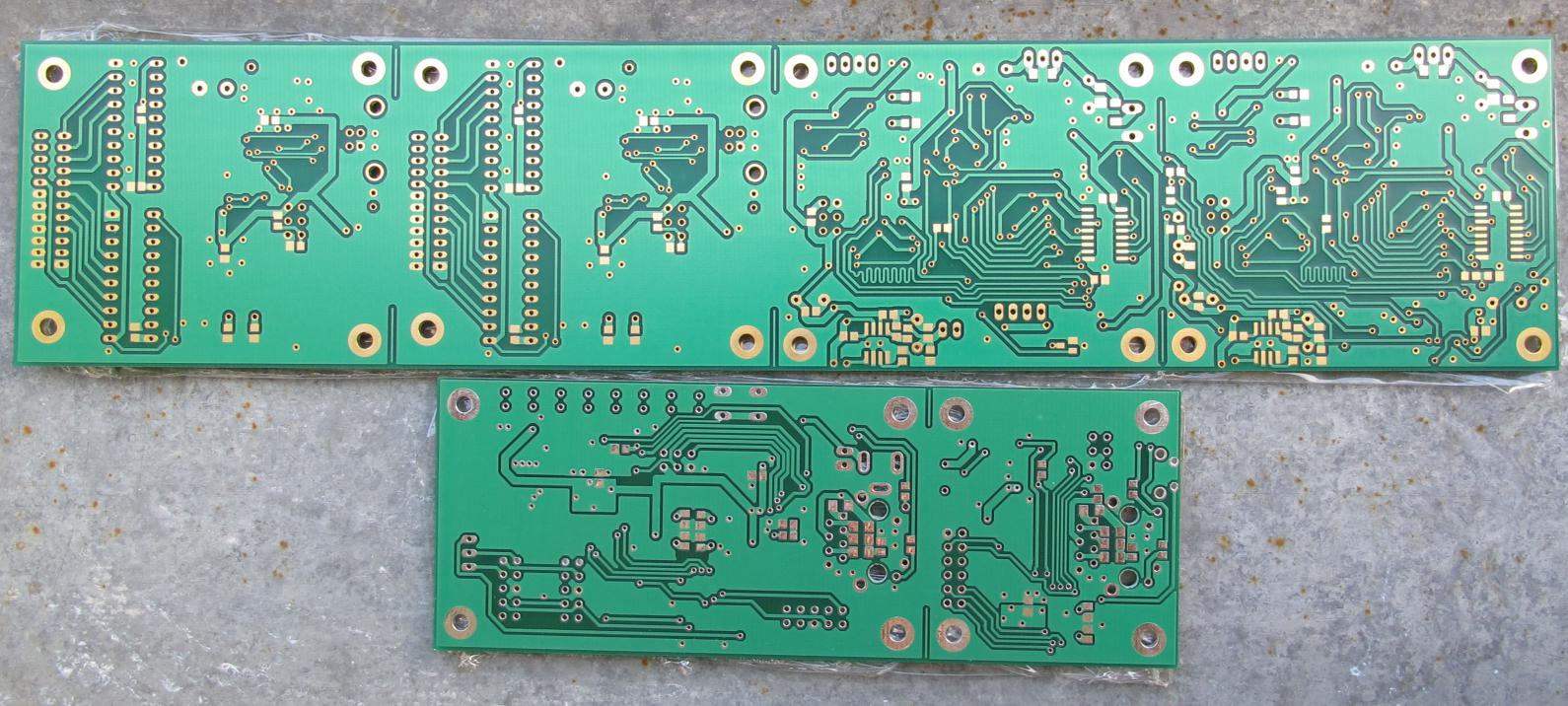

gelieferte Platinen

gelieferte Platinen

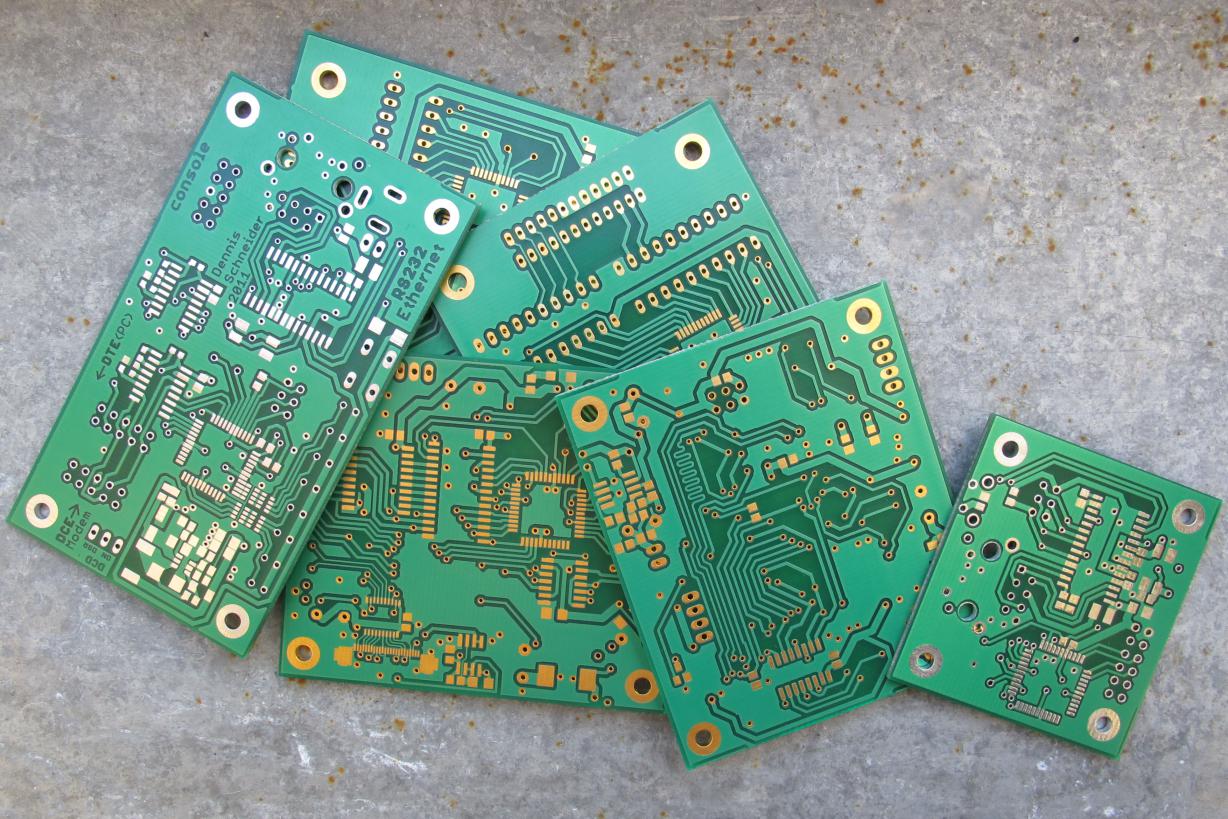

vereinzelte Platinen

vereinzelte Platinen

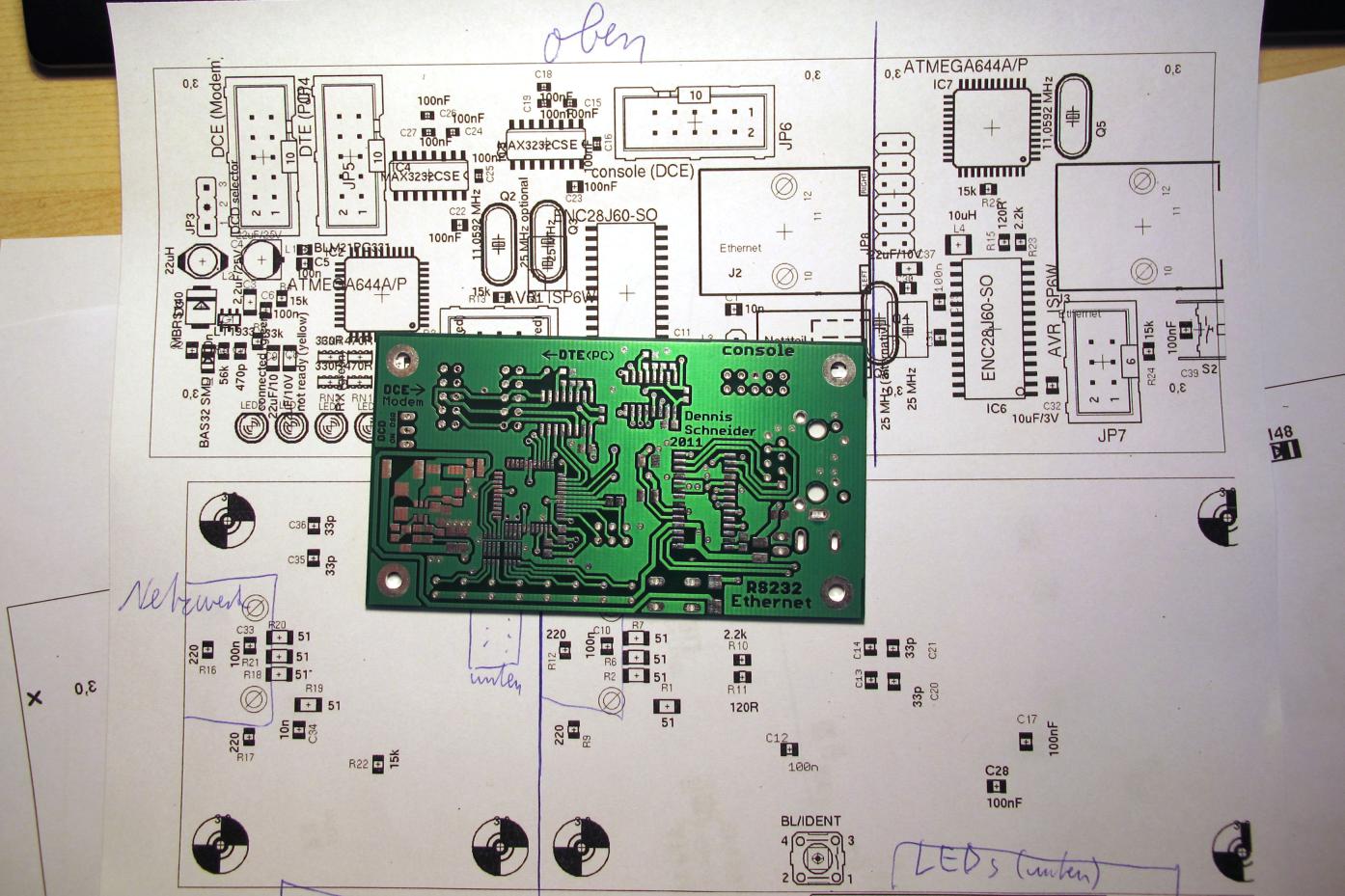

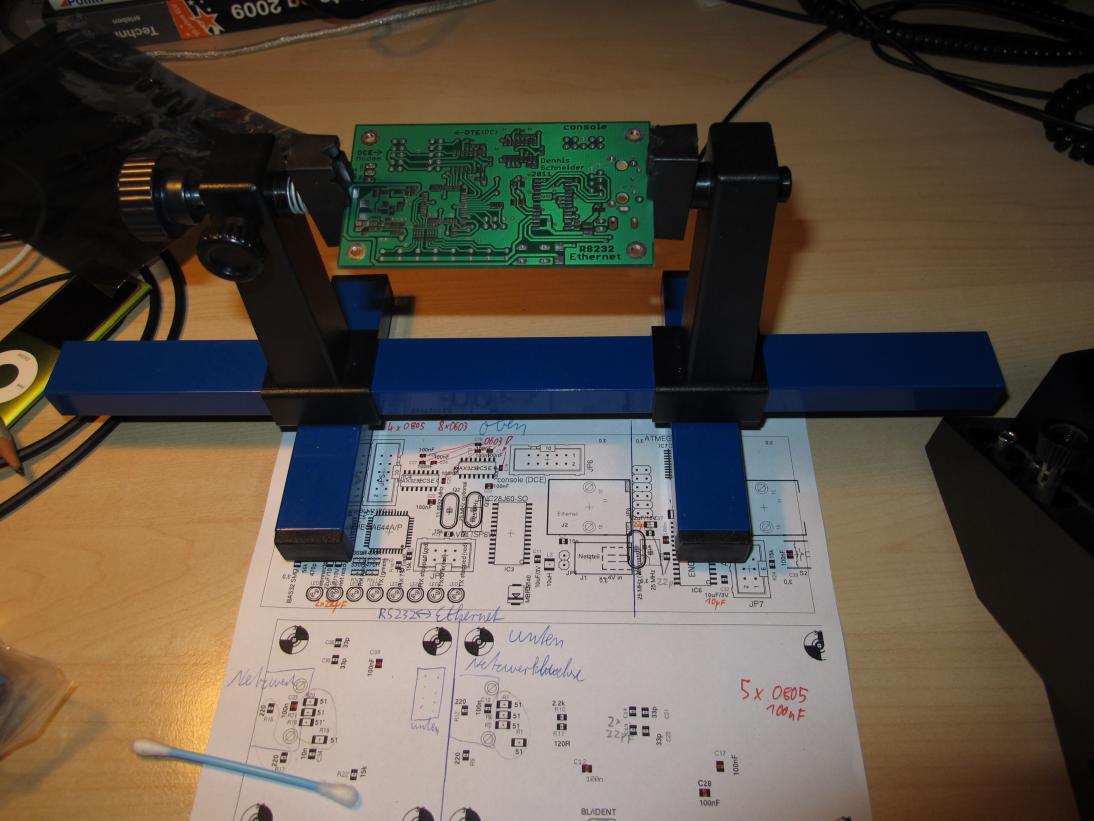

RS232<->Ethernet, Anfang

RS232<->Ethernet, Anfang

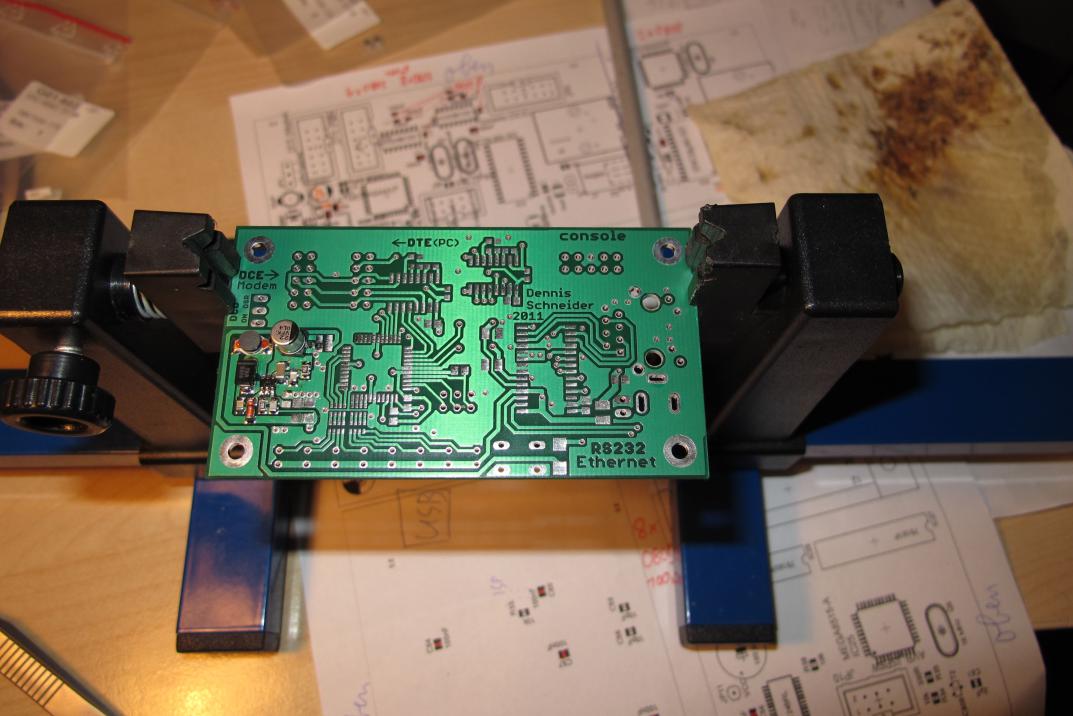

eingespannt

eingespannt

Schaltregler fertig

Schaltregler fertig

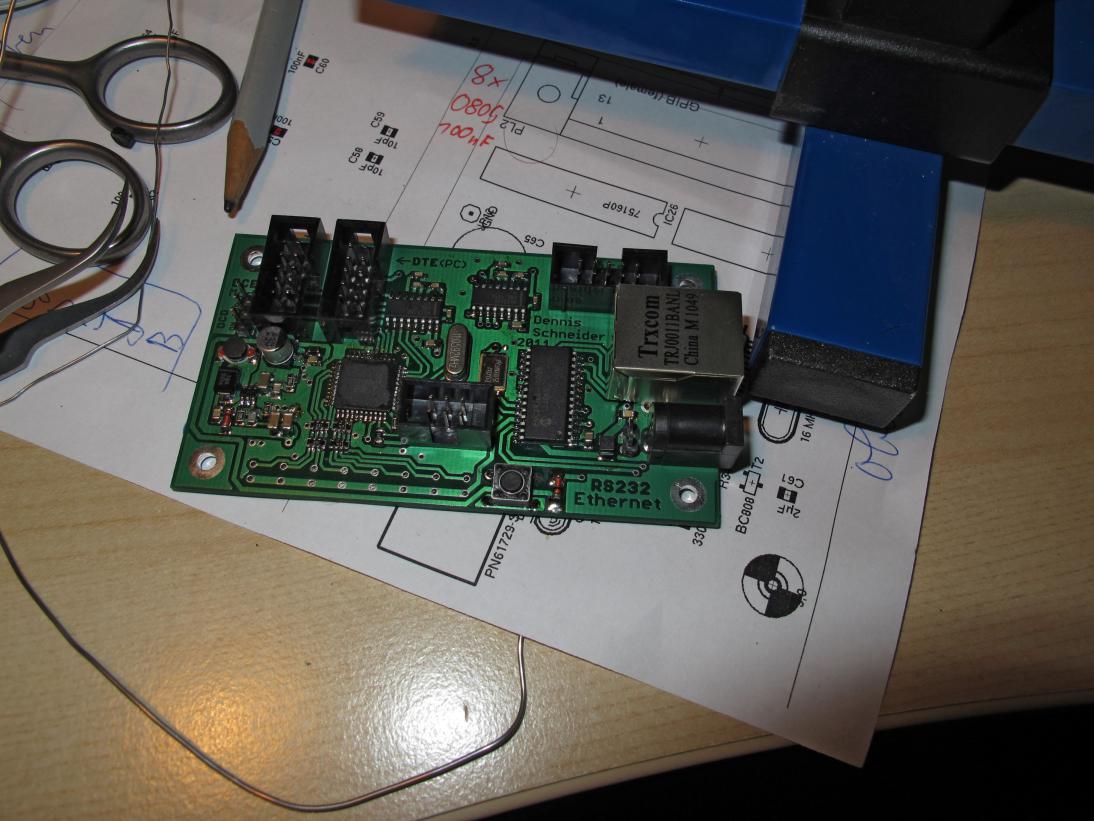

alles fertig

alles fertig

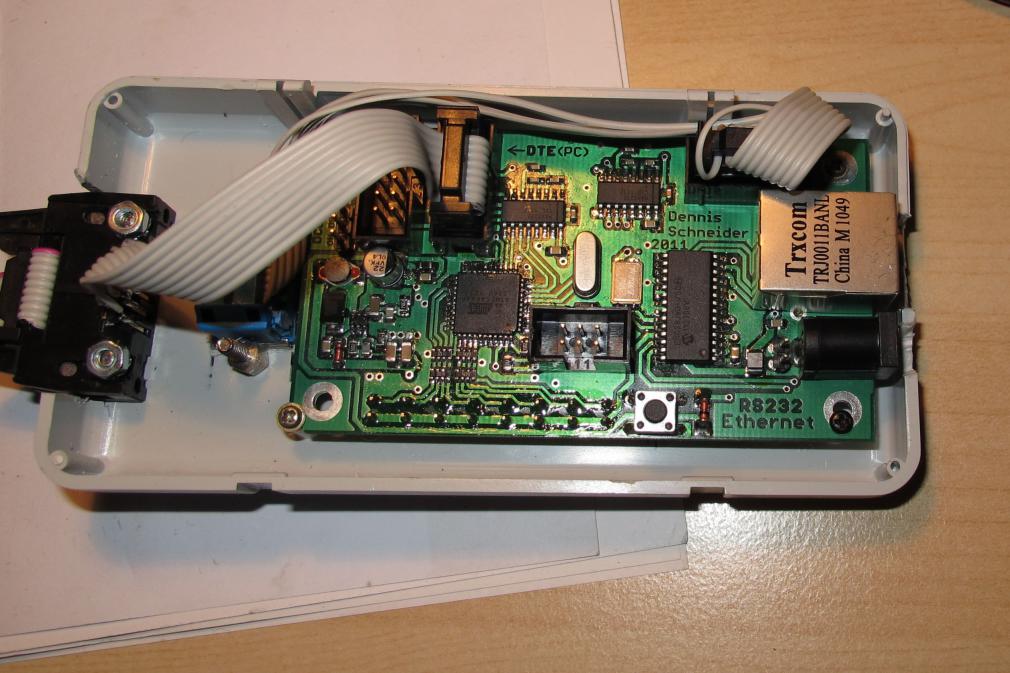

RS232<->Eth im Gehäuse

RS232<->Eth im Gehäuse

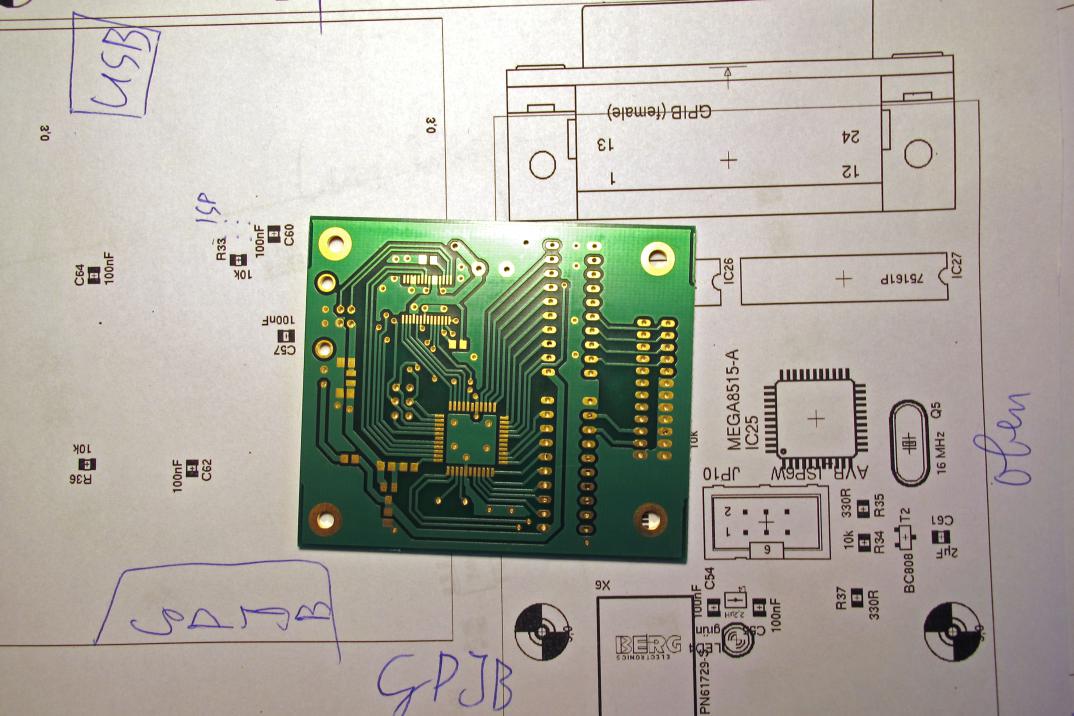

GPIB-USB, Anfang

GPIB-USB, Anfang

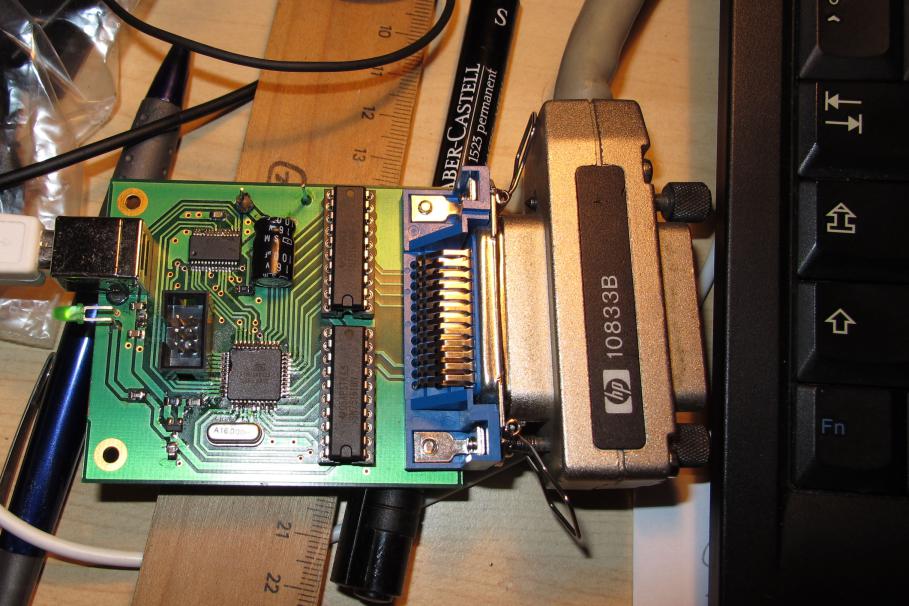

GPIB-USB, fertig

GPIB-USB, fertig

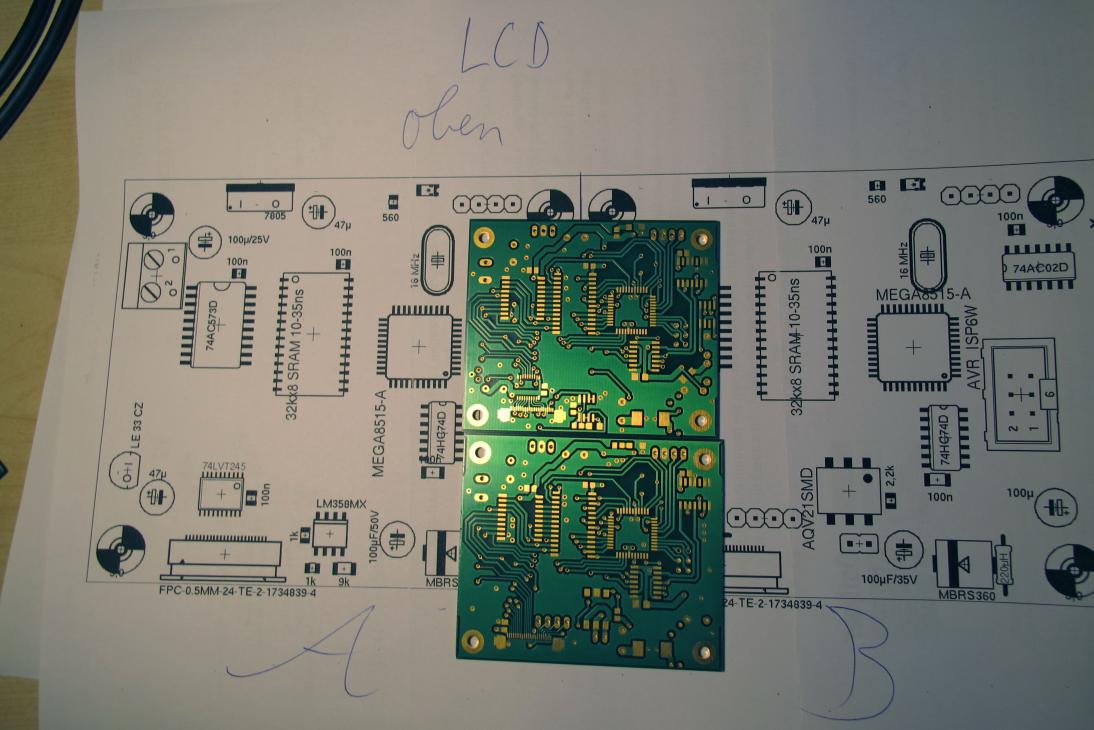

LCD-Controller-Platinen

LCD-Controller-Platinen

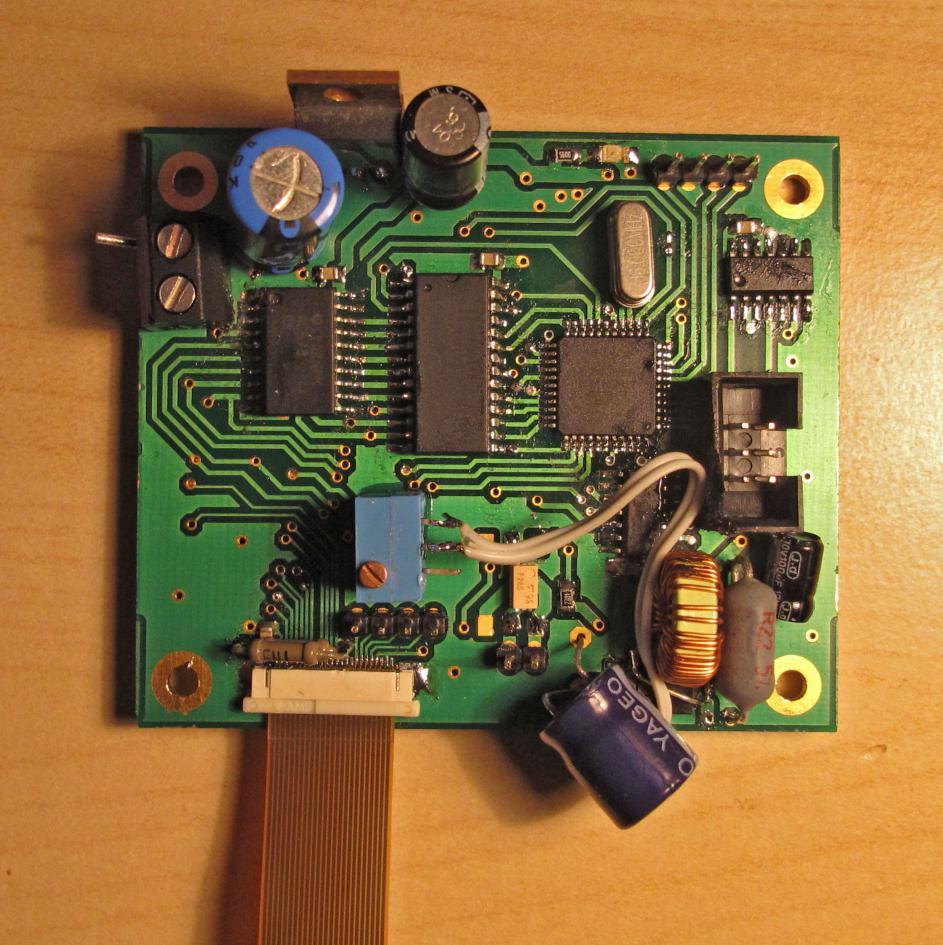

LCD-Controller B fertig

LCD-Controller B fertig
