Ich hatte seit einer Weile ein Rührgerät, Modell AKA electric RG28e, auf dem Tisch.
Die Drehzahl ließ sich nicht mehr einstellen, der Mixer lief nur noch mit voller Geschwindigkeit.
Der Mixer war zumindest in meinem Umfeld sehr verbreitet, und auch dieser Fehler.

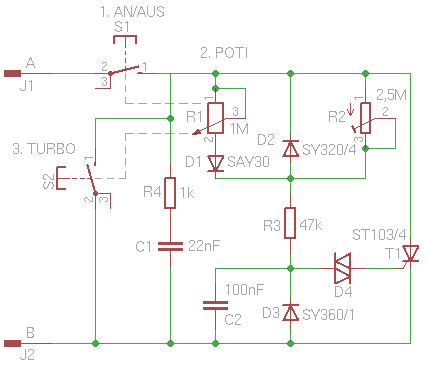

Schaltung des Drehzahlstellers
Was war kaputt? Der Thyristor (ST 103/4) und der DIAC, der an seinem Gate (mittleres Bein des Thyristors) hängt.
Als Ersatz wurde irgendein TIC106 gewählt, aber es sollte auch jeder andere Thyristor mit mindestens 600 V Spannungsfestigkeit und einem Triggerstrom ≤ 20 mA tun. Ja, der alte Thyristor hatte nur 400 Volt, vielleicht etwas knapp gewählt.
Leider unterscheidet sich die Anschlussbelegung: Der ST 103 hat A G K, der TIC106 (und ziemlich alle anderen heutigen Thyristoren im TO-220-Gehäuse) aber K A G.
Die Metallfahne ist in beiden Fällen mit der Anode verbunden.
Somit zwickt man das mittlere Beinchen ab, der Strom fließt über die angeschraubte Kühlfahne. Das Gate wird von rechts zur Mitte gebogen, die Kathode von links nach ganz rechts, ums Gate herum. So kann wird der neue Thyristor eingelötet.
Die DIACs gibt es heute eigentlich nur mit 35 V Schwellspannung, ist aber relativ egal, weil man den Drehzahlbereich mit einem Poti genau einstellen kann.
Der Ersatz stellt also kein Problem dar.
Nachdem der Drehzahlbereich so eingestellt wurde, dass man ihn mit dem Drehrad gut überstreichen kann, ist die Reparatur abgeschlossen.
Anbei die Schaltung des RG28e, vielleicht nutzt sie ja jemandem.
